集装箱箱体智能查验系统（CIES）

     CONTAINER INSPECT & ESTIMATE SYSTEM

一、 系统的简介

本系统是专为集装箱箱体的查验、破损的评估、取证、修理、以及对集装箱箱动态（进闸/出闸、装船/卸船）和箱状态（空箱/重箱、好箱/坏箱）等活动信息进行快速采集的一套解决方案。系统通过对该领域相关业务流程进行深入的研究、梳理和分析，充分运用了智能视频分析技术、P2P网络通信技术等当下最先进的前沿技术，并与智能移动设备高度集合而形成的一套简单、实用、高效的无纸化应用系统。智能移动设备是基于安卓系统开发的，内置集装箱箱体智能查验系统（CIES）的移动客户端软件，具有照相、闪光灯、手电筒、通话、短信、（3G、WIFI、蓝牙）无线通信、存储、防水、移动打印（需另配蓝牙打印机）等一体化功能，具有良好的反应迅速。本系统的使用，将提高集装箱箱体查验、评估和修理过程中各环节的操作速度，实现集装箱箱动态和状态信息的即时收集，确保了相关信息采集的真实性和安全性，直接带给使用者节能环保，提高工作效率，降低工作强度，降低管理成本，降低人力资源成本和提高客户满意度的效果。

二、 系统的用途

1、  适用于集装箱班轮公司对集装箱箱体的查验、评估及修理管理以及对集装箱箱动态（进闸/出闸、装船/卸船）和箱状态（空箱/重箱、好箱/坏箱）等活动进行快速高效的管理；

2、  适用于集装箱码头闸口对集装箱箱体（好坏、空重、进出）的快速查验和评估管理；

3、  适用于集装箱装卸船时对于集装箱箱体（好坏、空重、进出）的快速查验和评估管理；

4、  适用于集装箱堆场对于进出集装箱（好坏、空重、进出）的快速查验和评估管理；

5、  适用于修箱场地的箱体检验、评估和修箱管理。

三、 系统的功能特点

1、  智能性：

1）智能移动终端上高度集成了可自定义的相关代码（箱属公司、位置、部件、维修方式等），通过快速的检索和选择，可在极短的时间内完成相关箱体查验资料的采集以及集装箱箱体动态、箱体状态的采集和时间信息采集，同时支持集装箱号的自动识别并录入系统，支持相关资料的模糊检索，支持现场移动打印功能，操作效率至少提高50%以上；

2）在智能移动终端进行集装箱箱号录入有三种方式：

A、预先导入，快速检索并选择录入；

B、对集装箱箱号进行拍照，由系统自动识别，确认后录入；

C、人工录入。

3）既可按国际集装箱箱号编码规则对校验码自动进行校验，还可自编箱号。

2、高效性:

1）  在进行验箱和评估时，所需时间为（一个集装箱的基本资料描述和录入时间+N个损坏项目信息的描述和录入时间之和）：

①、完成对某个箱公司的集装箱基本资料的描述及录入仅需15秒左右，其中包括网点、堆场、箱属公司、箱号拍照（从启动拍照到完成约6秒）、箱型、尺寸、制造年月等资料的描述和录入。

②、完成对某个箱公司的集装箱箱体中的一个损坏项目的拍照取证仅需12秒，其中包括损坏位置、部件、维修方式以及损坏尺寸等资料的拍照取证（从启动拍照到完成约6秒）、描述和录入。

2）  可实现对员工的绩效管理

3、  真实性：用于取证的箱损照片自动叠加（标识）验箱时间（互联网时间，该时间不可更改）；



4、  方便性：

1）  可在照片上直接显示损坏位置、部件、维修方式以及损坏尺寸等描述并可直接上传有关审核方，无需另外对照片进行加工；

2）  报表生成与查询（可根据需要自定义生成报表格式）



5、  及时性：智能移动终端不仅可提供最高达32G的存储空间（一个集装箱基本信息描述200K,约为 0.000005G，一个箱体位置损坏项目描述及录入200K,约为 0.000005G），还可通过WIFI和数据线接入电脑（或采用3G通信直接上传中心服务器），即时实现智能终端上的数据自动导入系统并转发有关方，只要在智能移动终端上录存箱属公司代码，则自动按不同的箱属公司分别进行信息的归类和传输；

6、  网络化：支持多网点操作使用一个单证中心审核的操作模式，可快速进行异地审核，同步（本地和异地）进行信息查询，以提高修箱效率，提高箱动态和箱状态等箱管信息的收集和管理速度，降低工作强度，减少人力资源成本和管理成本；

7、  低碳及节能环保：特殊加密的信息传递方案和完整的信息存储方案，在确保信息安全的前提下，实现全过程的无纸化操作；

8、  可扩展性和兼容性：既可通过TXT纯文本格式、XML格式、EXCEL表和交通部的EDI电子标准报文实现与用户的其他系统之间的数据交互，还提供本系统的标准接口和通信协议，并支持其他的数据交互方式。

9、  广泛性：可在任何网络内使用，无需有固定IP地址的服务器，只要有可作为本地服务器使用任何一台电脑即可。
四、 系统的构成

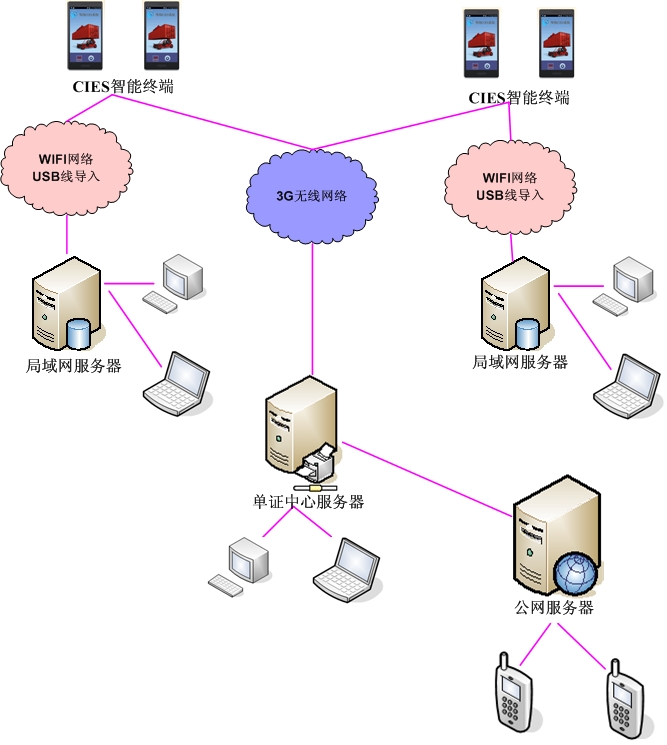

1、 系统拓扑图



2、 硬件设备

l       智能移动终端（以下简称PDA）

l       一台本地电脑做局域网服务器

3、 软件系统

l       操作系统：

       Windows X86系列平台，

包括WINXP,WIN7,WIN2000,WIN2003

l       嵌入式软件：

       华纬智能验箱系统—手持PDA终端软件

l       应用软件：

       华纬验箱系统估价中心程序HWCIECS-V3.3.0.1（CONTAINER INSPECT & ESTIMATE Center）：操作员使用的主平台。实现对使用PDA验箱数据进行审核和校对。实现对验箱项目的审批，以及生成各类报表。

       PDA验箱WIFI通信程序HWCCPDAS-V1.0.0.0（HW clould communication with pda）：负责PDA与网点本地服务器之间的wifi通信连接，接收PDA的验箱数据，同时此应用程序负责各个网点与单证中心的云存储分布功能，实现网点与单证中心的数据同步。

       箱号识别程序HWCNRS-V1.3.0.1（HW Container number recon）：对所拍照采集的集装箱箱号照片进行自动识别并完成箱号自动录入，此应用程序具有自我学习能力，能不断提高箱号自动识别的准确率。

4、 网络环境

使用的电脑只需接入互联网，不需要另外部署公网服务器即可实现数据同步，支持多级不同网络运行商（如电信，网通，互通，长城，珠江等）的网络通信。实现不同路由器下的TCP和UDP网络穿透技术。
5、 通信要求

具有稳定的，能保证带宽（需要即时传输时候建议4M以上的下载带宽，512K或以上的上传带宽）互联网接入环境。
